越來越多的使用者在選擇電纜的時候會關注電纜的屏蔽效率。它的重要性何在？對于系統性能又會有什么影響呢？導致屏蔽效率存在差異的原因又在哪里呢？帶著這些疑問，我們接下來探討新荔灣線纜廠家電纜的各種結構及對于屏蔽的作用。

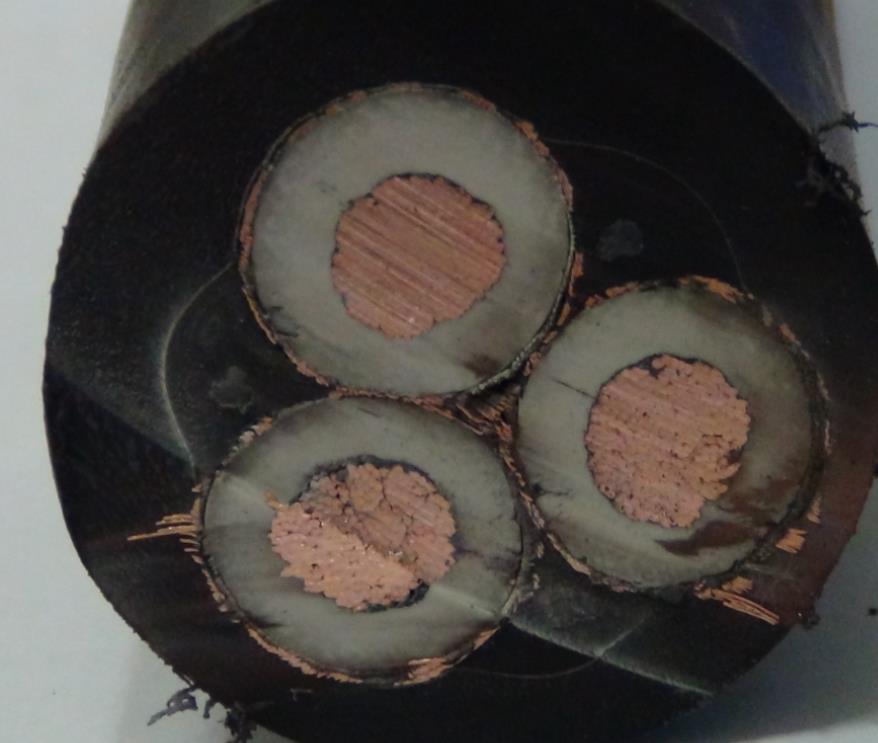

屏蔽電纜，一方面可以減少電纜內部傳輸信號的泄漏，降低對外的電磁輻射污染，使信息更加保密；另一方面可以有效地防止外部電磁環境對電纜內信號產生干擾，保證信號傳輸?shù)馁|(zhì)量。

由電磁干擾和屏蔽原理可知，電纜屏蔽應采用高磁導率和高電導率材料，目前電纜工業中使用的屏蔽材料主要有鋁、銅、銀、鍍銀銅、合金等金屬材料以及半導電塑料等半導電高分子材料。

提高電纜屏蔽性能還可從以下三個方面考慮：

①?低頻環境下，高磁導率材料的電磁屏蔽性能要優于高電導率材料，高頻環境則相反，因此采用高電導率和高磁導率材料的組合可拓寬蔽采用的材電纜屏蔽層的屏蔽范圍；

②?可增加屏蔽層的厚度來提高電纜屏蔽性能；

③?可在電纜屏蔽結構上采用多層屏蔽，這是由于電磁波在層與層之間存在的反射，新荔灣線纜廠家使得多層屏蔽效果比厚度相同的單層屏蔽效果更好。

以射頻同軸電纜為例，基本有以下屏蔽方式

單層結構

單層編織屏蔽由一層編織層組成，其覆蓋率為70%?95%。其屏蔽效果約為-50dB，單層屏蔽電纜常用于1GHz以下，且射頻干擾不嚴重的場景中，例如安防監控，有線電視傳輸領域。在射頻測試和測量中，不建議采用單層屏蔽的同軸電纜，容易因為電磁泄漏而導致功率計讀數的不穩定。

雙層編制屏蔽

雙層編織屏蔽由兩層編織層組成，其屏蔽效果為-75dB~-85dB，典型應用可以達到6GHz。目前此類產品與應用非常廣泛，在民用WIFI，GPS等信號傳輸上面，常用此類結構電纜來傳輸；通信基站內的各個單元，也常用此類產品做射頻信號傳輸。

三層屏蔽結構

三層屛蔽由兩層編織屏蔽中間再加一層箔狀屏蔽組成，也有的一層采用纏繞的銅帶，其屏蔽效果可達到-90~-100dB。EMC測試要求高的應用，例如EMC實驗室，暗室的布線，汽車射頻領域的測試，往往多采用這種屏蔽方式的射頻同軸電纜。

雙層屏蔽（纏繞+編織）

雙層屏敝(纏繞+編織)的內層屏蔽采用纏繞銅帶，外層屏蔽采用編織。覆蓋率為百分之百，屏蔽效果可達到-100dB。很多微波同軸電纜采用這種結構，大多數此類線纜的線徑要求比較細，屏蔽系數要求非常高，傳輸射頻的頻率比較高，高達110G~。在微波領域，此類射頻同軸電纜應用廣泛。

固態屏蔽

固態屏蔽由鋁管或銅管制成，覆蓋率為百分之百，達到了完全的屏蔽效果（優于-120dB）。例如半剛同軸電纜，這種電纜只能一次彎曲成形，常用于設備內部的互聯，設計走線時不需要考慮電纜間的互相干擾；另外一種可以歸入固態屏蔽的電纜是波紋銅管電纜，相對來說更容易彎曲，這種電纜常被用于天饋系統中。

綜上所述，高性能的屏蔽電纜不僅可以起到一定的接地保護作用，也會起到抗干擾、防止外磁場侵入以及電磁場的干擾消耗不影響其它電子元件的作用，同時可以加強自身機械強度。
